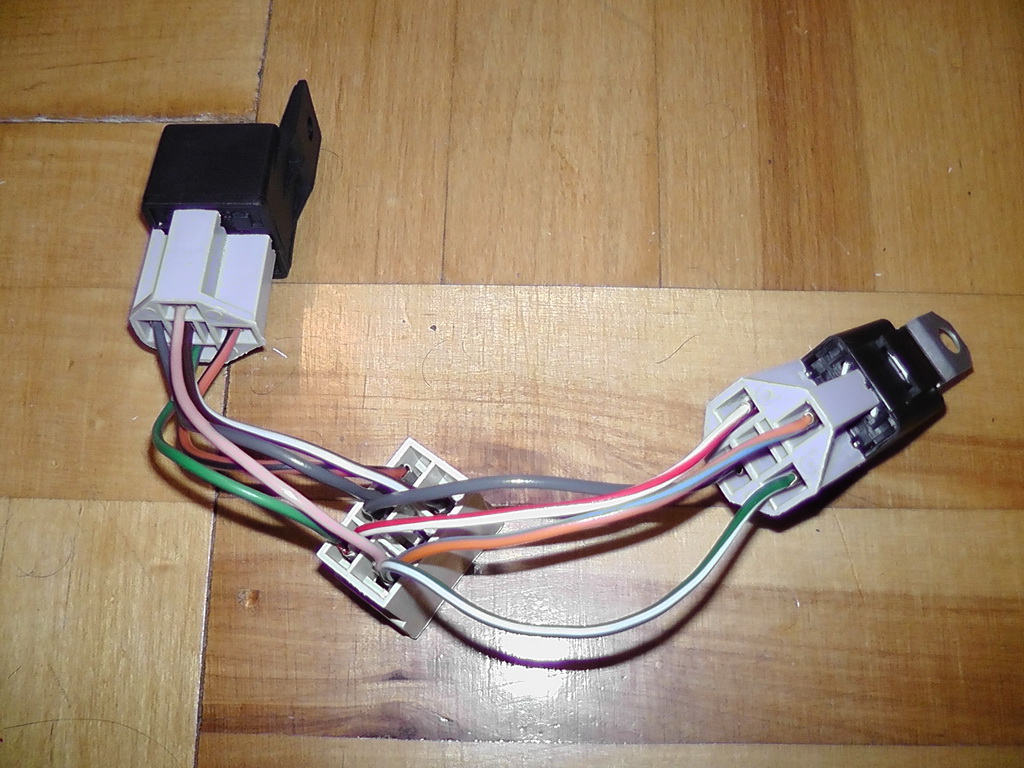

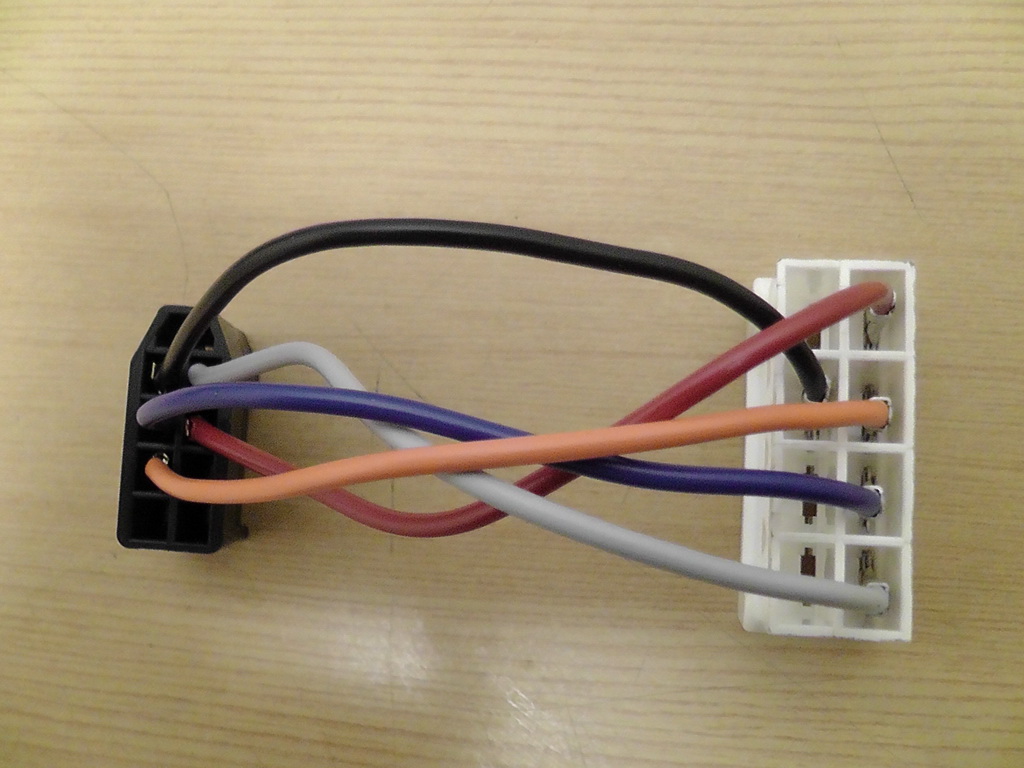

Надеюсь по фотке понятно, как соединять провода.
переходник в таком виде даёт работу всех режимов стеклоочистителя, кроме режима с паузой.
После подключения выяснилось, что в этом переходнике не хватает ещё одного провода, который необходим для того, чтобы дворники всегда возвращались в исходное положение.
Поэтому дорисовал его в пэинте.

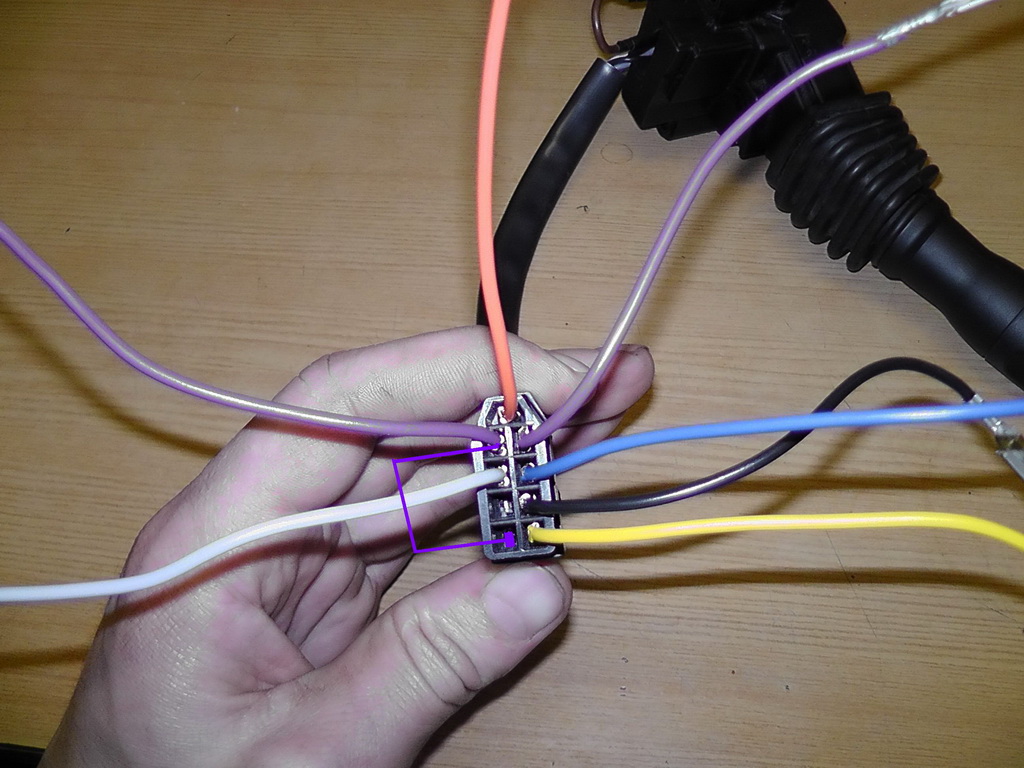

Чтобы заработал режим с паузой нужно, чтобы два оставшихся не задействованных контакта, расположенных по краям большой колодки при включении режима паузы замыкались на чёрный провод (см.фото).

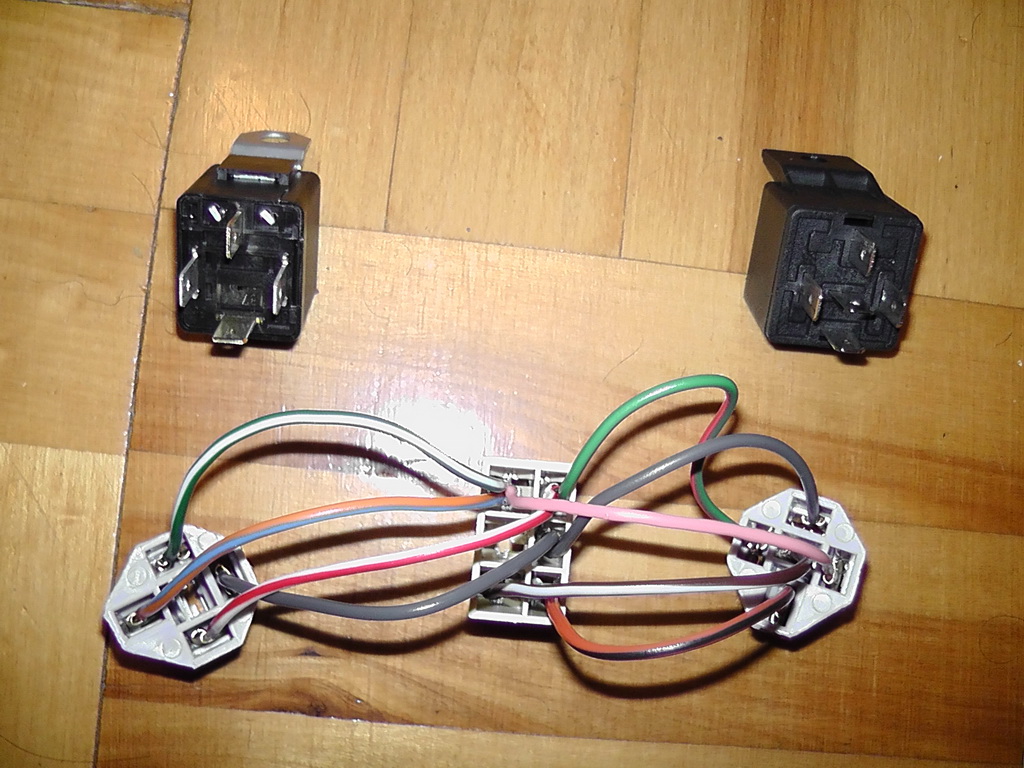

Делаем это с помощью двух реле. (впоследствии выяснилось, что достаточно замкнуть один любой из этих проводов на чёрный, чтобы всё работало. И реле тоже хватит одной, но я для уверенности решил делать две, чтобы замыкались все контакты, как в родном переключателе 3110.)
Для активации реле необходимо питание. На схеме дальше дорисовал, где можно взять "+" для релюхи.

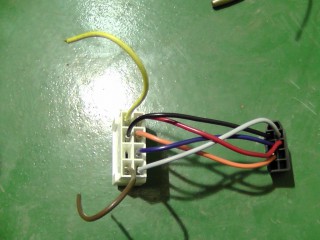

ну и начинаем делать переходник.

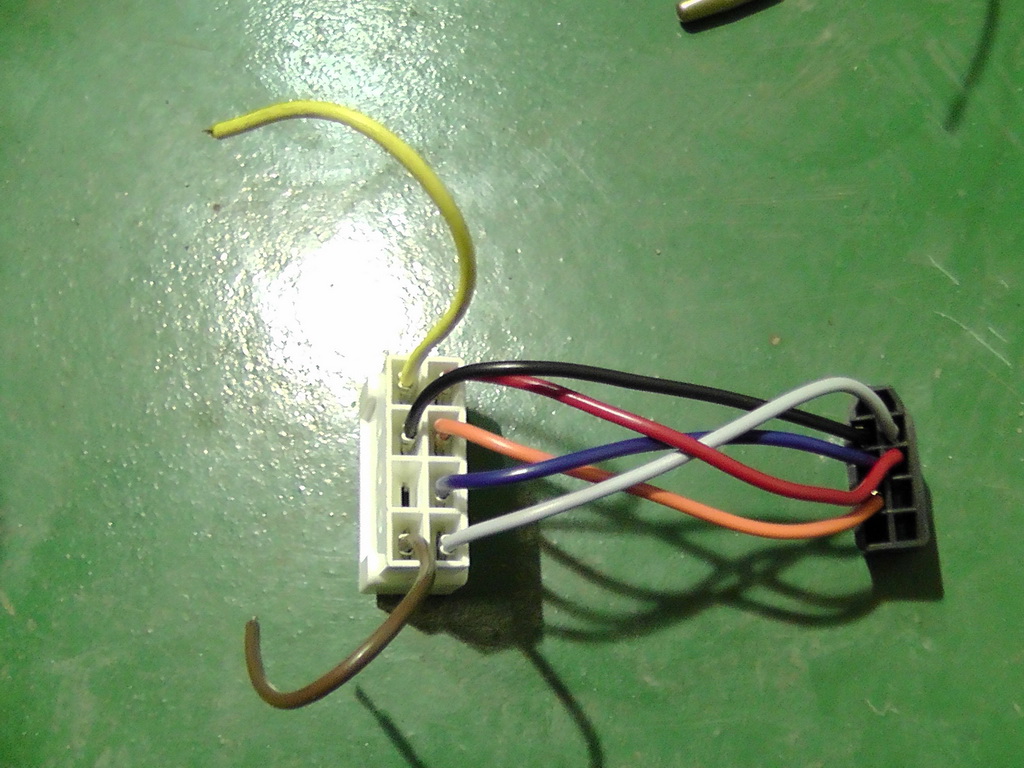

- добавил пару проводов, которые должны замыкаться на чёрный провод посередине

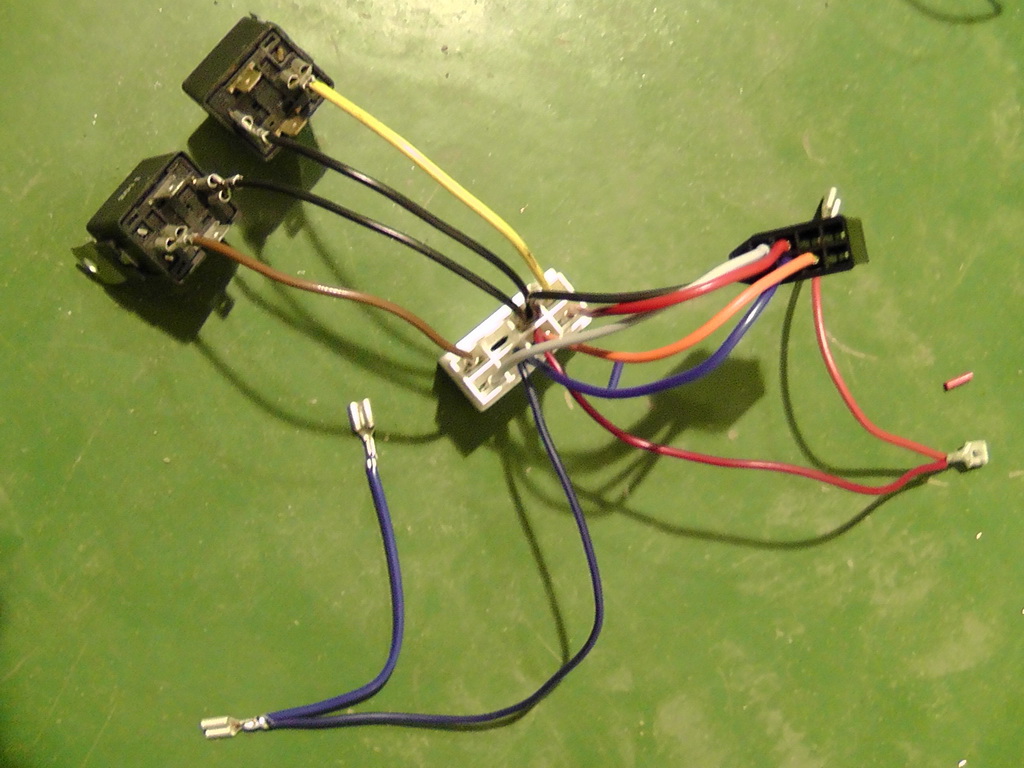

- к чёрному проводу припаял ищё два, которые подключил к контактам реле. Добавил два провода, необходимых для питания реле. Красный и Синий - "+" и "-"

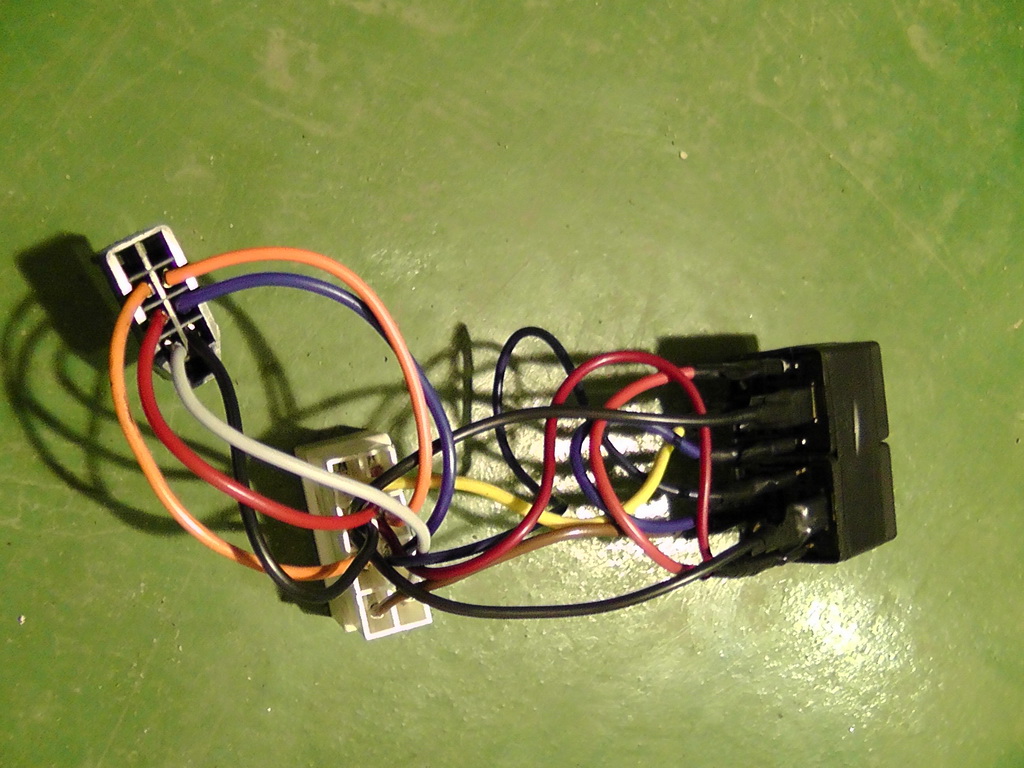

- обе реле подключены

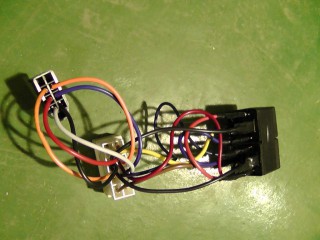

- И вот только здесь я добавил провод, о котором писал выше (второй оранжевый). Который нужен для того, чтобы дворники возвращались на своё место.
Подключив всё получаем полнофункциональный переключатель стеклоочистителя.
Результат.

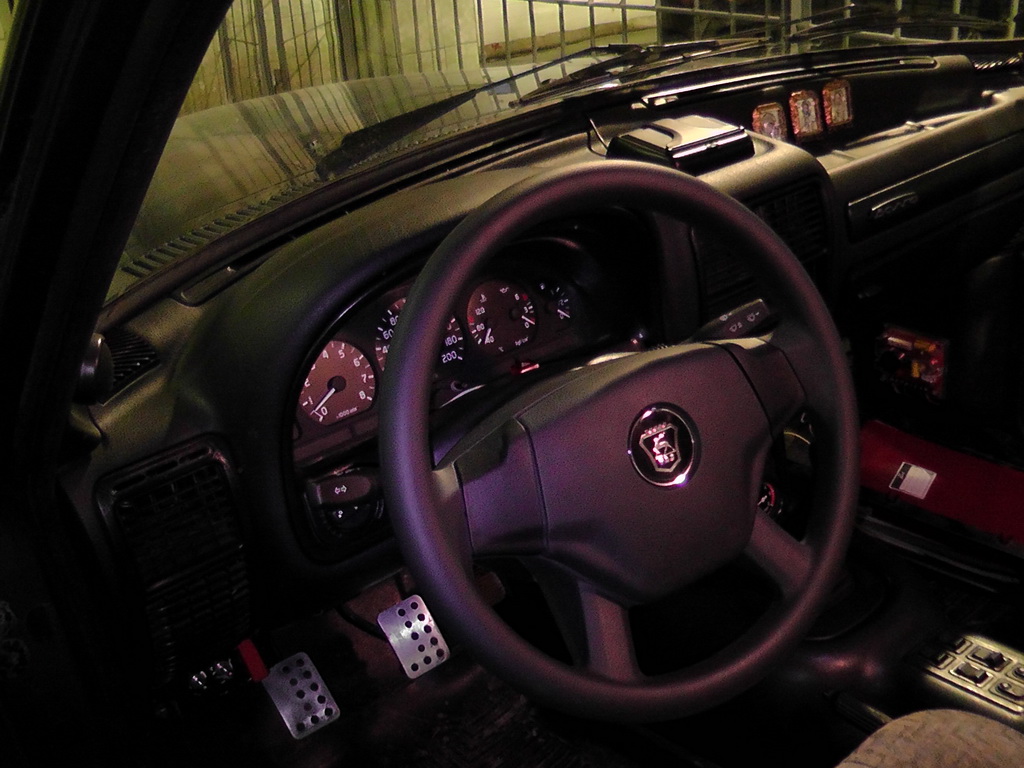

- фоткал со вспышкой. Получилось не очень красиво. Всё какое-то серое...

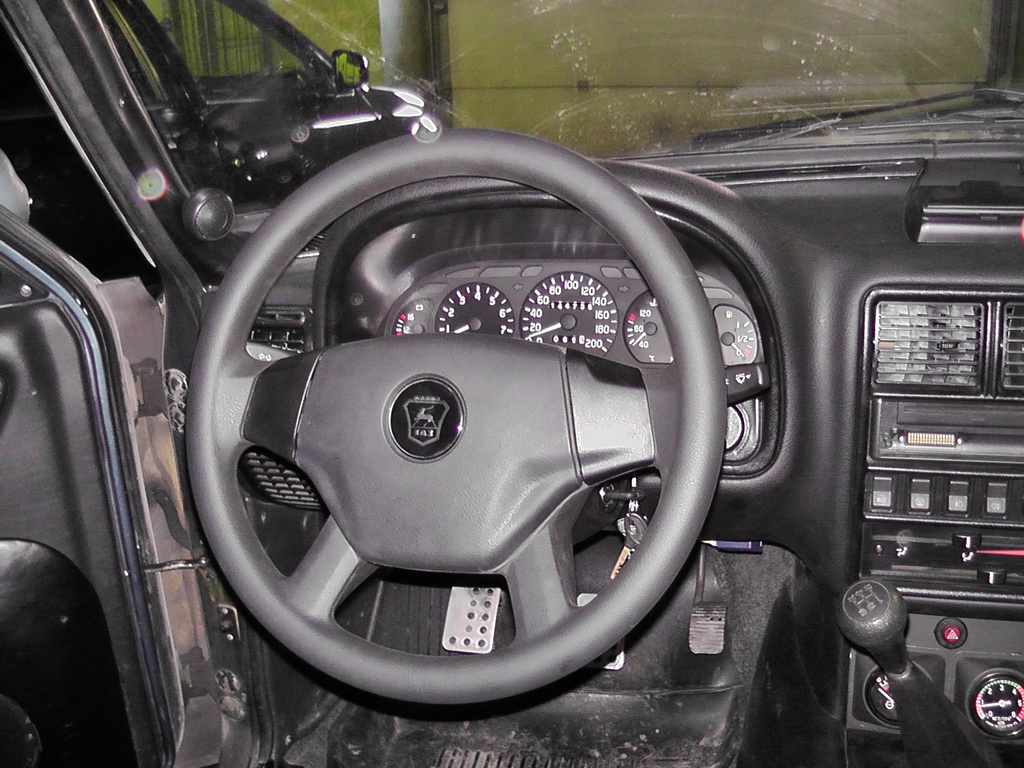

- Без вспышки, но с подсветкой.
Мне нравится. Всё аккуратно и красиво выглядит в сравнении с тем, что раньше было. Не привычно только переключатель поворотов (по ощущениям) чуть дальше от баранки расположен и переключается жёстче (но это сновья наверное). Руль удобный. И в диаметре он, кстати меньше. Родной 3110 - 40 см, а новый рестайлинговый чуть меньше 39 см. Зато обод потолще.
Теперь что вышло по стоимости всего этого.
Показать текст
вроде оно того стОит!Кажется всё.
